內容編輯GCT-205AF微型電流互感器（繼電保護用）
分類: 微型精密互感器
發布時間: 2012-01-04 14:13
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

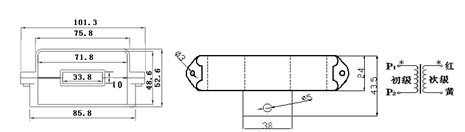

_lit.jpg)
價格 : ￥1.00
運費 : ￥0.00
數量 :
運費 : ￥0.00
數量 :
作用
電流互感器的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。
使用
1）電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載
串聯
2）按被測電流大小，選擇合適的變化，否則誤差將增大。同時，二次側一端必須接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，造成人身和設備事故
3）二次側絕對不允許開路，因一旦開路，一次側電流I1全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈；同時，磁路過度飽和磁化后，使誤差增大。電流互感器在正常工作時，二次側近似于短路，若突然使其開路，則勵磁電動勢由數值很小的值驟變?yōu)楹艽蟮闹?，鐵芯中的磁通呈現嚴重飽和的平頂波，因此二次側繞組將在磁通過零時感應出很高的尖頂波，其值可達到數千甚至上萬伏，危機工作人員的安全及儀表的絕緣性能。
另外，二次側開路使E2達幾百伏，一旦觸及造成觸電事故。因此，電流互感器二次側都備有短路開關，防止一次側開路。如圖l中K0，在使用過程中，二次側一旦開路應馬上撤掉電路負載，然后，再停車處理。一切處理好后方可再用。
4）為了滿足測量儀表、繼電保護、斷路器失靈判斷和故障錄波等裝置的需要，在發電機、變壓器、出線、母線分段斷路器、母聯斷路器、旁路斷路器等回路中均設具有2～8個二次繞阻的電流互感器。對于大電流接地系統，一般按三相配置；對于小電流接地系統，依具體要求按二相或三相配置
使用方法
GCT-205AF是一種精密電流互感器，輸入額定電流為5A，額定輸出電流為1.85mA。線性范圍可達100A，是專門按繼電保護使用特點設計的。當用戶需要將電流輸出信號變換成電壓信號時，簡單并聯一個電阻即可。電阻要求精度優于1％，溫度系數優于50PPM.
GCT-205AF并聯一個電阻輸出電壓值是為輸入電壓峰值不超過5V的A/D采樣系統設計的，有效值最大3.5V。如最大保護電流不足100A，可以調整并聯的負載電阻調節輸出值。例如，保護電流100A,輸出3.5V，電阻配94.5Ω。如保護電流50A，輸出3.5V，電阻配189Ω即可。
|
