內容編輯GCT211A、GCT211B微型電流互感器
分類: 微型精密互感器
發(fā)布時間: 2012-01-04 14:28
在供電用電的線路中電流電壓大大小小相差懸殊從幾安到幾萬安都有。為便于二次儀表測量需要轉換為比較統(tǒng)一的電流，另外線路上的電壓都比較高如直接測量是非常危險的。電流互感器就起到變流和電氣隔離作用。
價格 : ￥1.00
運費 : ￥0.00
數量 :
運費 : ￥0.00
數量 :
互感器原理
在供電用電的線路中電流電壓大大小小相差懸殊從幾安到幾萬安都有。為便于二次儀表測量需要轉換為比較統(tǒng)一的電流，另外線路上的電壓都比較高如直接測量是非常危險的。電流互感器就起到變流和電氣隔離作用。
較早前，顯示儀表大部分是指針式的電流電壓表，所以電流互感器的二次電流大多數是安培級的（如5A等）?，F在的電量測量大多數字化，而計算機的采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。
微型電流互感器也有人稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）

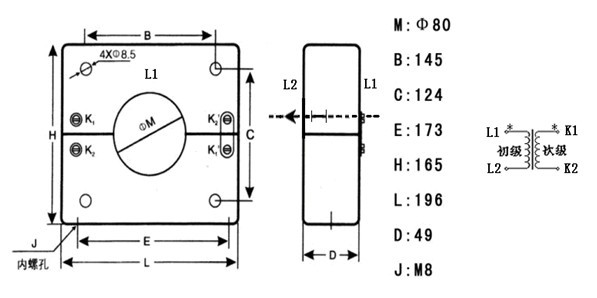

微型電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而微型電流互感器變換的是電流罷了。如圖繞組N1接被測電流，稱為一次繞組（或原邊繞組、初級繞組）；繞組N2接測量儀表，稱為二次繞組（或副邊繞組、次級繞組）。
微型電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。微型電流互感器在額定工作電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。
Kn=I1n/I2n
微型電流互感器大致可分為兩類，測量用電流互感器和保護用電流互感器。
應用實例
設計一個輸入電流為5A，輸出電壓為5V的運用電路，各元器件參數如下：
R=5V/2.5mA=2.0KΩ
C經驗值一般為0.01-0.033uF
r為100-300KΩ可調電阻
IC為OP07或uA741等通用運算放大器
特別說明
本互感器二次側也可以不使用運放，而直接并入一電阻取得電壓，但電阻值不宜過大，電阻太大時，互感器線性變差，相移增大。
